ADS-B (Automatic Dependent Surveillance – Broadcast) (Otomatik Bağlı Gözetim-Yayın)
Hava araçları gps aracılığıyla aldıkları konum, hız, yön, irtifa vb. bilgileri ADS-B transponder aracılığyla 1090 Mhz frekansından periyodik olarak olarak iletirler. Bu bilgiler diğer hava araçları ve yer istasyonları tarafından alınır. Bu sistem aracılığıyla radardan bağımsız olarak uçuş güvenliğini arttırmak amaçlanmıştır.
Bu bilgiler herkese açık olarak yayınlanır. Bizde rtl-sdr ile bu bilgileri alarak uçakları harita üzerinde göreceğiz.
Bu yazıda anlatılanları uygulamadan önce Rtl-Sdr sürücülerinin bilgisayarınızda yüklü ve çalışıyor olduğundan emin olun. Yazıda bu aşamalara yer verilmemiştir.
Öncelikle sdr anteninin 1090 Mhz frekansı için uyumlu olduğundan emin olun. Eğer bu frekans için uygun anteniniz yoksa her bir radyali 6.5 cm uzunluğunda basit bir dipol anten yapabilirsiniz.
Benim yaptığım antenin swrsi 3 den düşük ve kazancı 5 db civarında. Bu haliyle bile standart sdr anteninden çok daha fazla kazanç sağlıyor. Şimdi kurulumlara başlayabiliriz.
http://www.satsignal.eu/software/dump1090-win.1.10.3010.14.zip adresinden dump1090 programını indirerek arşiv dosyasını açın. “dump1090.bat” dosyasını çift tıklayarak çalıştırın. Eğer herhangi bir sorun yoksa aşağıdaki gibi bir ekran açılacak ve decode edilen datalar listelenecektir. Bu programı çalışır durumda bırakın ve devam edin
Eğer bu ekrana ulaşamadan “Error opening the RTLSDR device” hatası alıyorsanız bat dosyasında ilk satırdaki komutun sonuna
" --device-index 1"komutunu ekleyerek yeniden çaıştırın. Bu hata bilgisayarınızda birden fazla rtl-sdr algılanmasından kaynaklanır. Sondaki index numarasını değiştirerek geçerli cihazın başlatılmasını sağlayabilirsiniz.
Şimdi bu datayı görselleştirmek için Virtual Radar Server uygulamasını yükleyeceğiz. İşletim sisteminize göre uygun sürümleri aşağıdaki linklerden indirin
64 Bit: http://www.virtualradarserver.co.uk/Files/VirtualRadarSetup-x64.exe
32 Bit: http://www.virtualradarserver.co.uk/Files/VirtualRadarSetup.exe
Uygulamanın güncel sürümerini http://www.virtualradarserver.co.uk/Download.aspx adresinden takip edebilirsiniz.
Benim işletim sistemim 64 bit olduğu için 64 bitlik sürümü indirip kuruyorum. Eğer ağ üzernden farklı bilgisayarlada bu sunucuya erişecek ise kurulum sırasında aşağıdaki seçeneği işaretleyin, uygulamanın kullandığı portlar firewall kurallarına eklenerek izin verilir. Aksi durumda sorun yaşayabilirsiniz.
Virtual Radar isimli uygulamayı çalıştırın. Tools > Options menüsünü seçin.

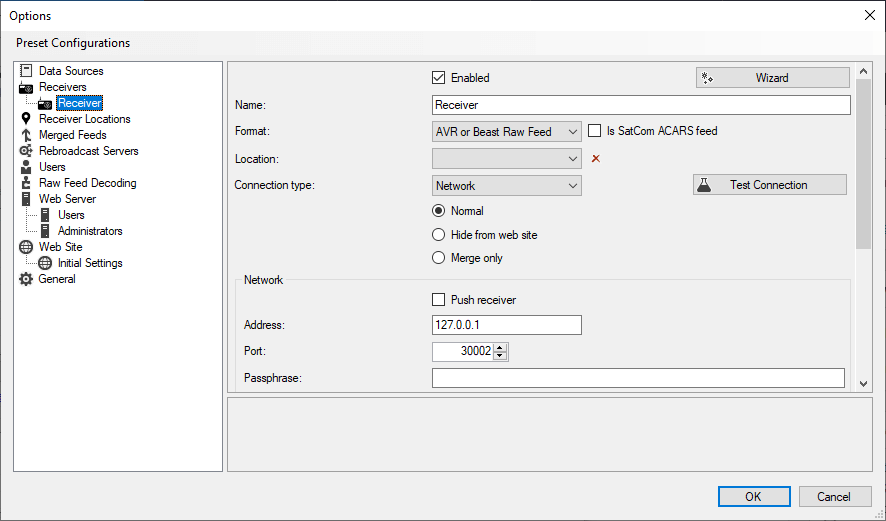

Açılan ekranda “Receivers” altında “Receiver” menüsünü ve daha sonra sağ üst köşede açılan Wizard butonuna basın. Aşağıdaki adımları uygulayarak sihirbazı tamamlayın.
Options penceresindeki “Test Connection” butonuna tıklayarak dump1090 programıyla iletişim kurulup kurulmadığını test ediyoruz. “Connected Successfully” ekranını gördüyseniz herşeyi tamamladınız demektir. OK butonuna basarak options penceresini kapatın. Yine bu programı da kapatmayın ve tarayıcınızdan “http://127.0.0.1/VirtualRadar/desktop.html” adresine gidin.
Artık hava araçlarını canlı olarak takip edebilirsiniz. Pandemi sürecinde olduğumuz içn uçuşlar çok az. Eğer haritanız boş ise biraz sabredip bekleyin 🙂
Yeni yazılarda görüşmek üzere…
