LightAPRS-W 2.0 modülünün 2. prototipini tamamladım (Prototiple ilgili detaylı bilgiyi bu uçuştan sonra paylaşacağım). Yeni prototipi test emek için LAF-3 kodlu üçüncü pico balloon uçuşunu 30.07.2022 tarihi itibariyle başlattım.
Bu modülün üzerinde yine 10 miliwatt WSPR vericisi var. Farklı olan kısım APRS (VHF) vericisi. Daha önceki yazılarımda DRA818 modülünün çok ağır olduğunu ve bu modülü kaldırıp, yerine kendim verici tasarlamak istediğimi ve bu konudaki çalışmalarımı yazmıştım. Nihayet Si4463 ile 100 miliwatt APRS vericisini tamamladım ve ilk kart uçuşa hazır. Aprs vericisini yerden test etmiştim. Şimdiki amacım prototipin WSPR ile tümleşik testin yapmak.
Yine şarj durumuna bağlı olarak dakikada bir APRS ve her saatin 4, 8, 14, 18, 24, 28, 34, 38, 44, 48, 54, 58. dakikalarda 20 metre bandında WSPR sinyali gönderecek. Önceki uçuşta 10 dakikada bir WSPR sinyali yollamıştım. Bu sefer uçuşun çoğu bölümü orta asya üzerinde olacağı ve o bölgede en iyi bilgi alma yolu WSPR olduğu için sinyal gönderim aralığını sıklaştırdım.

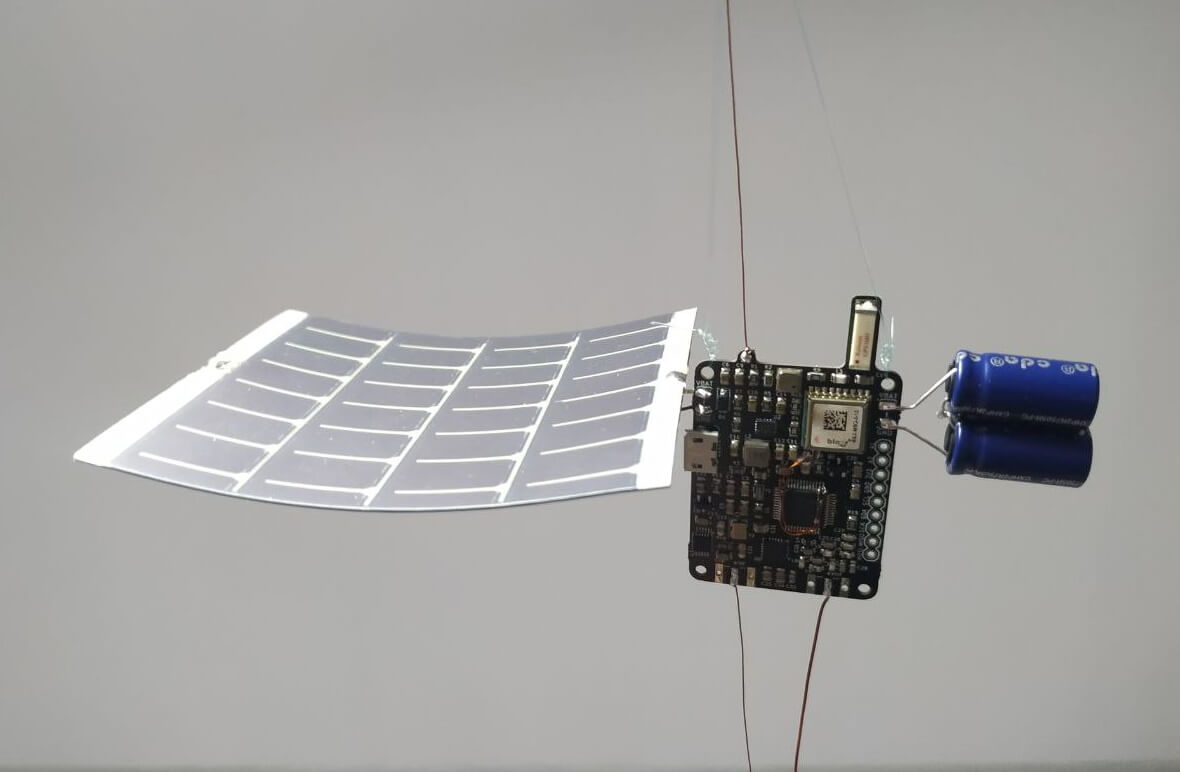

Modül üzerinde yine 1 adet solar panel var ve yere parelel şekilde yerleştirdim. Bu prototip üzerinden birçok değişiklik yaptım ve enerji tüketimini oldukça azalttım. Bu yüzden panel güneşi gördükten kısa süre sonra kartın çalışmasını bekliyorum. Temmuz ayında olduğumuz için muhtemelen uzun süre takip edebileceğiz. Yine üzerinde iki adet 3 volt 3.3F kondansatör seri olarak bağlı.

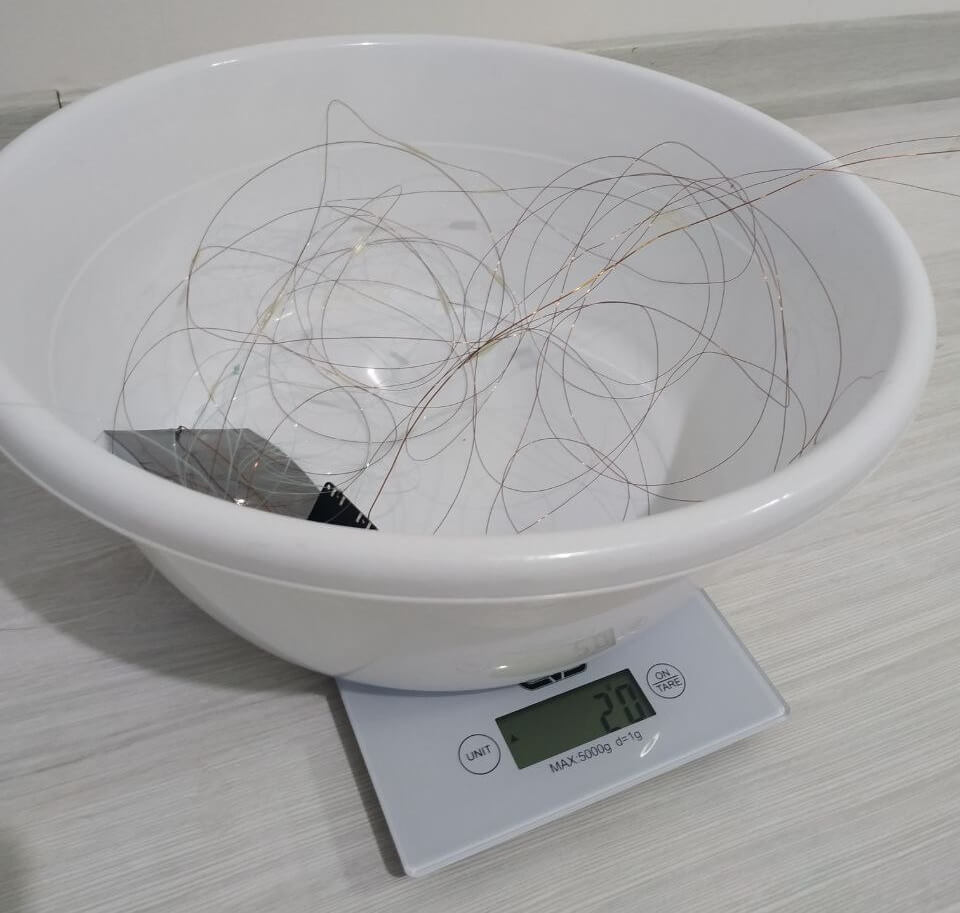

Modülün ağırlığı; antenler, solar penel ve iki adet 3.3F kondanstörle birlikte toplam 20 gram. Bir önceki wspr modülü aynı malzemelerle 28 gram idi. Tüm değişikliklerle birlikte yaklaşık 8 gram daha hafifletmiş olduk.
Yayın Yapılacak Frekanslar
APRS:
Avrupa: 144.800 MHz‘den 100 miliwatt çıkış gücünde,
Amerika: 144.390 MHz‘den 100 miliwatt çıkış gücünde,
Çin: 144.640 MHz‘den 100 miliwatt çıkış gücünde,
Diğer bölgelerde ise 144.800 MHz‘den 100 miliwatt çıkış gücünde yayın yapacak. (Havada APRS kullanımın yasak olduğu ülkelerde yayın yapılmayacak)
WSPR:
20 metre bandı 14.097100 Mhz frekansı 10 miliwatt
Malzemeler:
LightAPRS-W 2.0 Prototip- 3.3F Kapasitör (2 Adet)
- PowerFilm marka 4.8V 50mA solar panel
- Bobin Teli: APRS anteni için 0.5 mm x 50 cm, WSPR anteni için 0.25 mm X 1012 cm
- Şeffaf 36″ Parti Balonu (2 Adet)
- Helyum
- Misina
Canlı Takip için https://aprs.fi/#!call=a%2FTA9OHC-11 adesini kullanabilirsiniz.
Ayrıca WSPR takip için http://wsprnet.org/drupal/wsprnet/map adresinden Band:20m ,Call: TA2NHP ve Time period: 12 hours gibi uygun bir süre seçerek harita üzerinde takip edebilirsiniz.

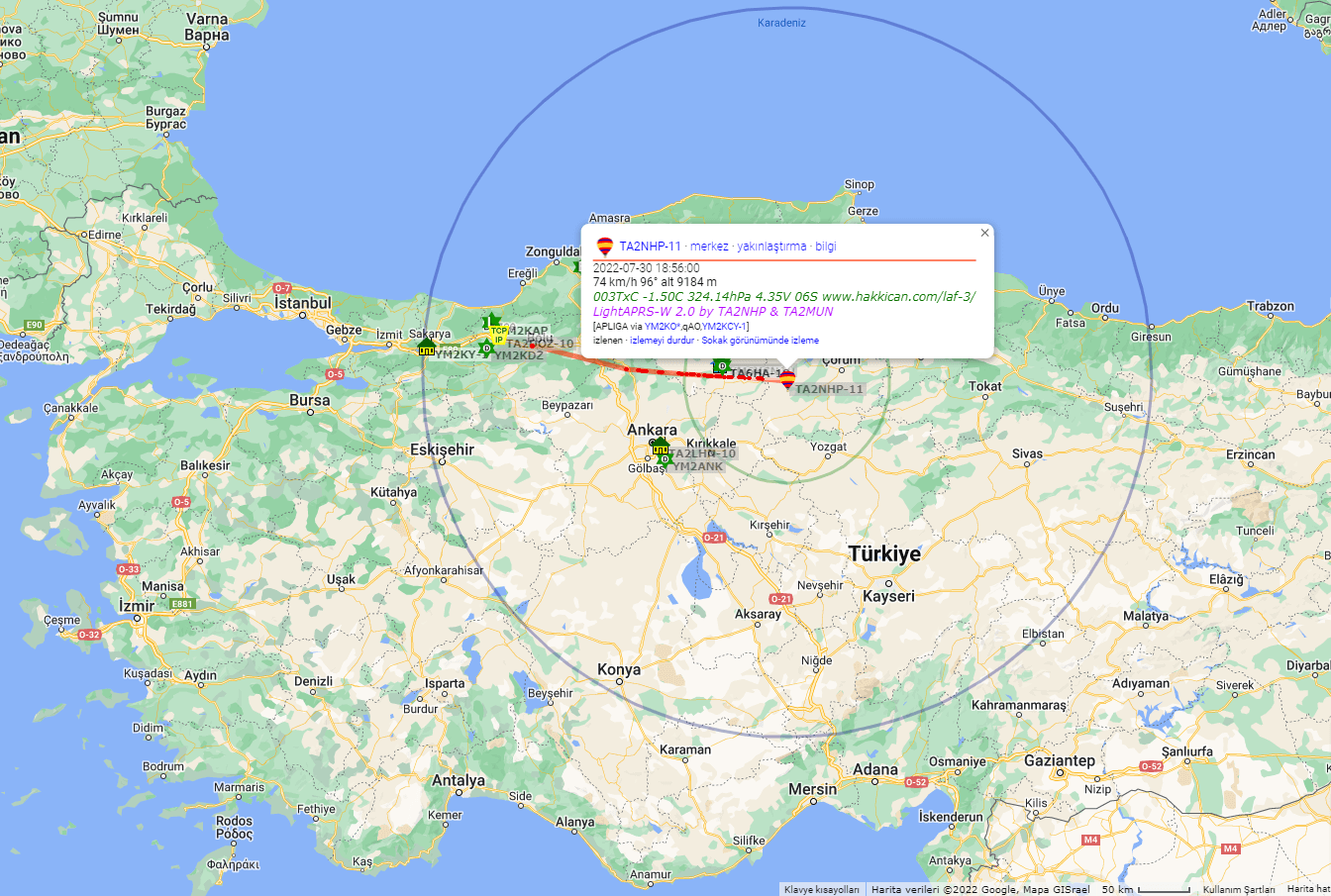

1. Gün (30.07.2022) : Balonu öğleden sonra attabidim. Yükselirken çok hızlı şarj olup APRS ve WSPR sinyali yollamaya başladı. Bir süre sinyal alamasakda akşama kadar takip edebildik. En son Çankırı üzerinden geçip Çorum’a yaklaşmıştı. Rüzgar çok hızlı olduğu için muhtemelen yarın Türkiye’ üzerinden geçmiş olacak ve APRS sinyali almayacağız.

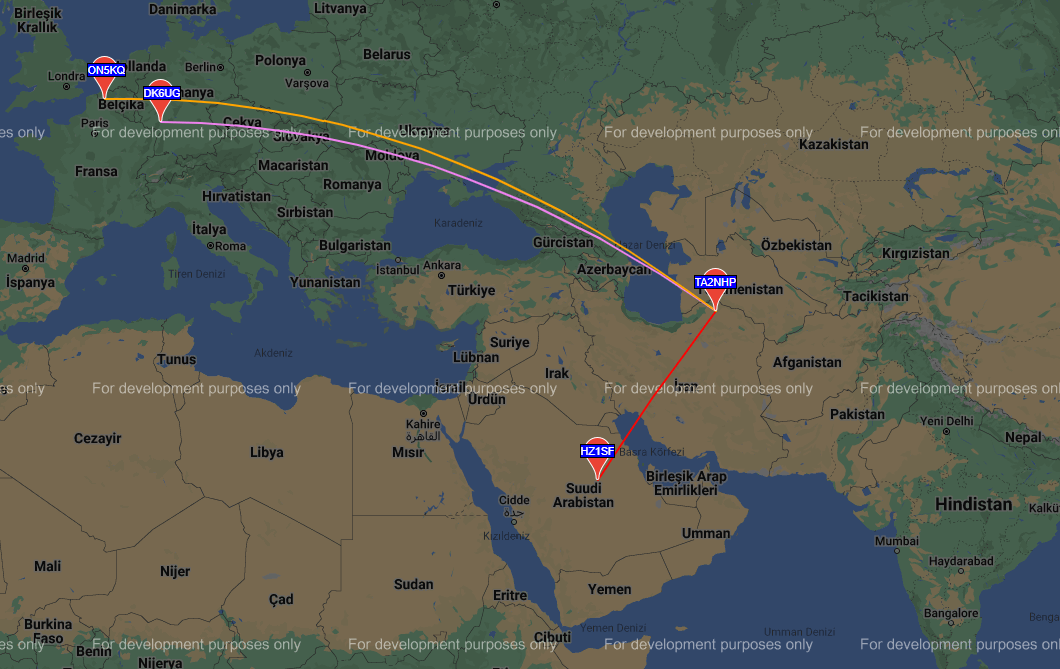

2. Gün (31.07.2022) : Balon Türkiye saatiyle 07.08 de Nahçıvan üzerinden ilk WSPR sinyalini attı. Tahmin ettiğim gibi balon Türkiye üzerinden ayrıldığı ve bölgede igate/digipeater olmadığı için APRS sinyali alamadık. En son WSPR sinyalini 16:44 (TSİ) de attığında Hazar denizini geçerek Aşkabat yakınlarına kadar ulaşmıştı.

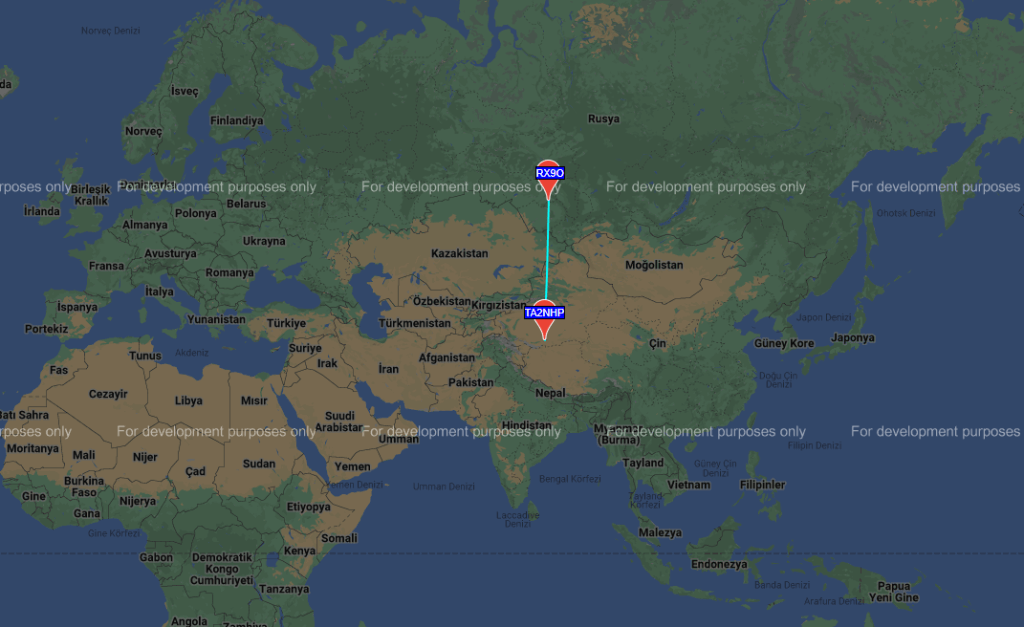

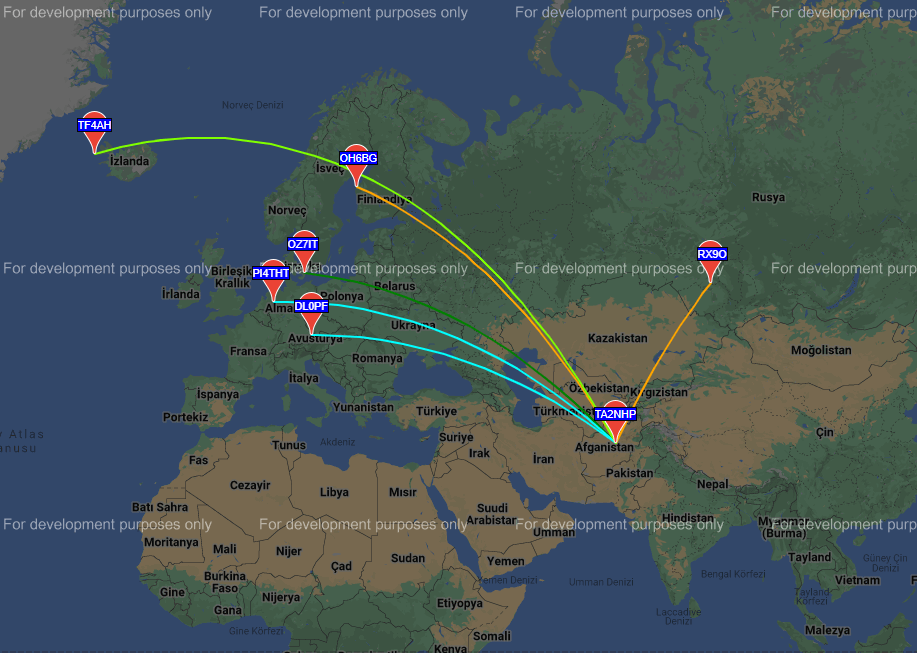

3. Gün (01.08.2022) : Balon Afganistan üzerinde uyandı ve gün boyu Afganistan üzerindeydi. Bölgede APRS olmadığı için sadece WSPR sinyali alabildik.

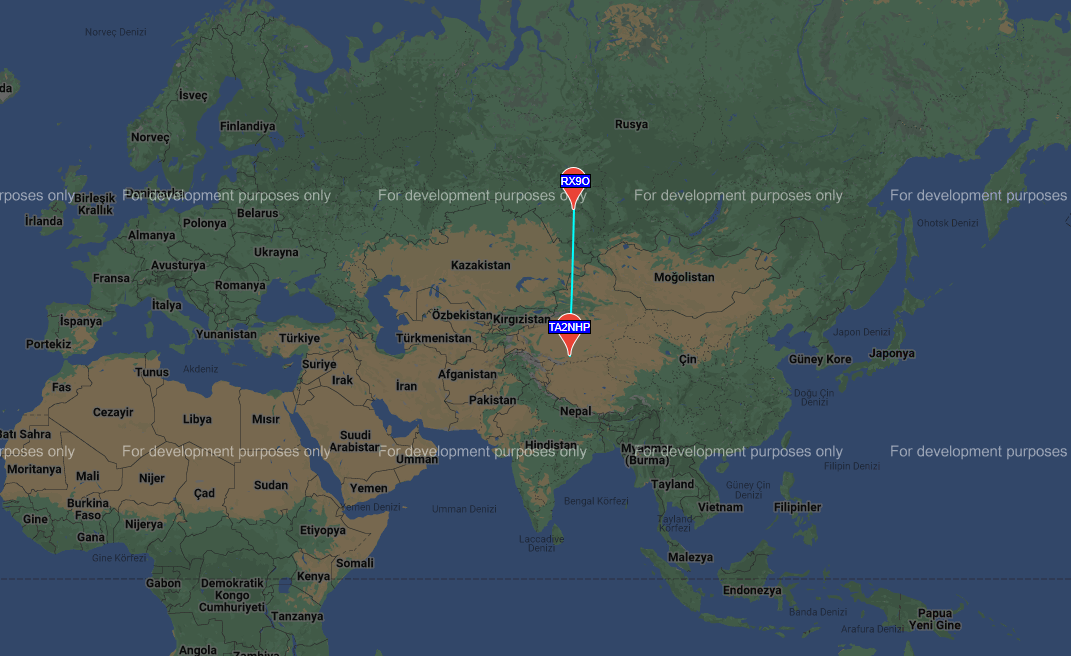

4. Gün (02.08.2022) : Uçuşun 4. gününde balon Çin’ in batısı üzerinde uyandı. Yaklaşık 2 gün Çin üzerinde kalacak. Japonya’ya yaklaşınca APRS sinyali almayı bekliyorum.

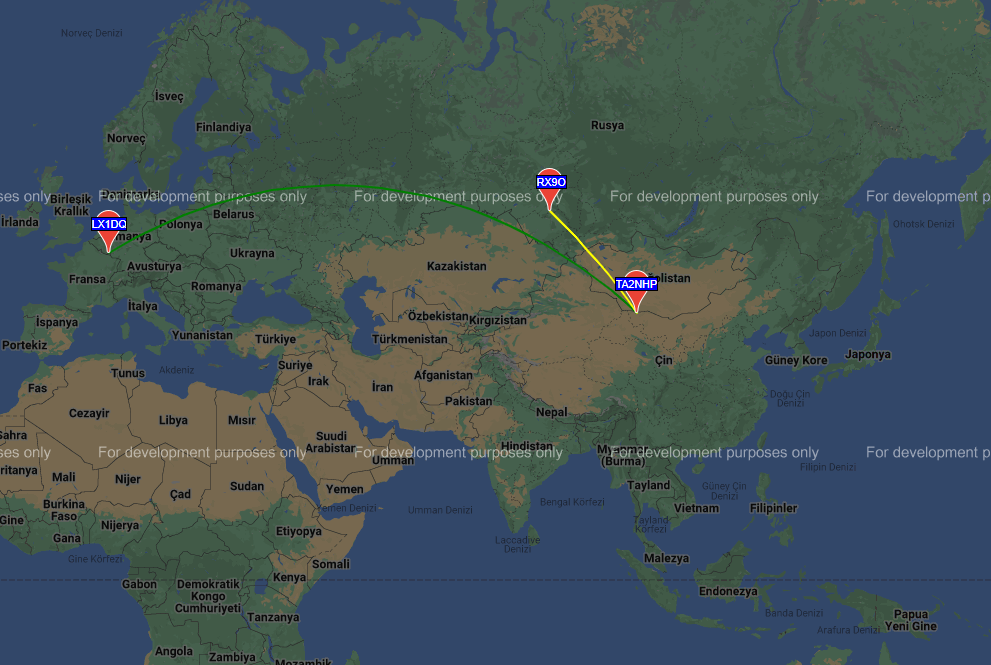

5. Gün (03.08.2022) : Uçuşun 5. günü. Balon Çin’ in orta kesiminde Moğolistan sınırında. Rüzgar iyice yavaşlamış görünüyor. Umarım bir sonraki gün APRS sinyali alıp ,balonun irtifasını öğrenebiliriz.
5. günden sonra balondan sinyal alamadık. WSPR sinyali de duyamadığımız için balonun düştüğünü varsayıyorum. 10.08.2022 tarihi itibari ile uçuşu sonlandırıyorum.
