LightAPRS modülüyle LAF-2 kodlu ikinci pikobalon uçuşunu 25.04.2019 tarihinde başlattım. Bloğumu takip edenler bilirler. Uzun zamandır WSPR ile ilgili çalışıyordum. İlk test kartını hazırlayalı çok zaman olmuştu ama kalibrasyon sorunları yaşıyordum. Sorunları aştım ama Erzurum’a kış erken geldiği için uçuş fırsatım olmamştı.
Bu modülün üzerinde ilk uçuştan farklı olarak 10 miliwatt WSPR var ve asıl amacım WSPR vericisini test etmek. Şarj durumuna bağlı olarak dakikada bir APRS ve her 10 dakikada bir ( 8,18,28,38,48 ve 58. dakikalarda) 20 metre bandında WSPR sinyali gönderecek. WSPR hakkında bilgi detaylı bilgi için WSPR Nedir? ve RTL-SDR ile WSPR Sinyali Nasıl Alınır/Çözülür? yazılarıma bakabilirsiniz.
http://predict.habhub.org üzerinden uçuş planlaması yaptım. Sadece ilk gün Türkiye üzerindeyken takip etme imkanımız olacak. Eğer WSPR modülü başarılı olursa orta asya üzerinde de konum bilgisi (Grid Locator) alabileceğiz.
Modül üzerinde yine 1 adet solar panel var ve yere parelel şekilde yerleştirdim. Buyüzden sabah erken ve akşamüstü saatlerinde panel yeterli enerjiyi üretemeyecek. Güneş yükselmeye başladıktan sonra çalışmaya başlayacak. Konumuna göre yaklaşık olarak 4-6 saat boyunca yayın yapmasını bekliyorum. Ayrıca üzerinde iki adet 2.7 volt 5F kondansatör seri olarak bağlı. Toplam kapasite 2.5 Farad ama yaklaşık 2 dakikalık WSPR gönderimine yeterli oluyor.

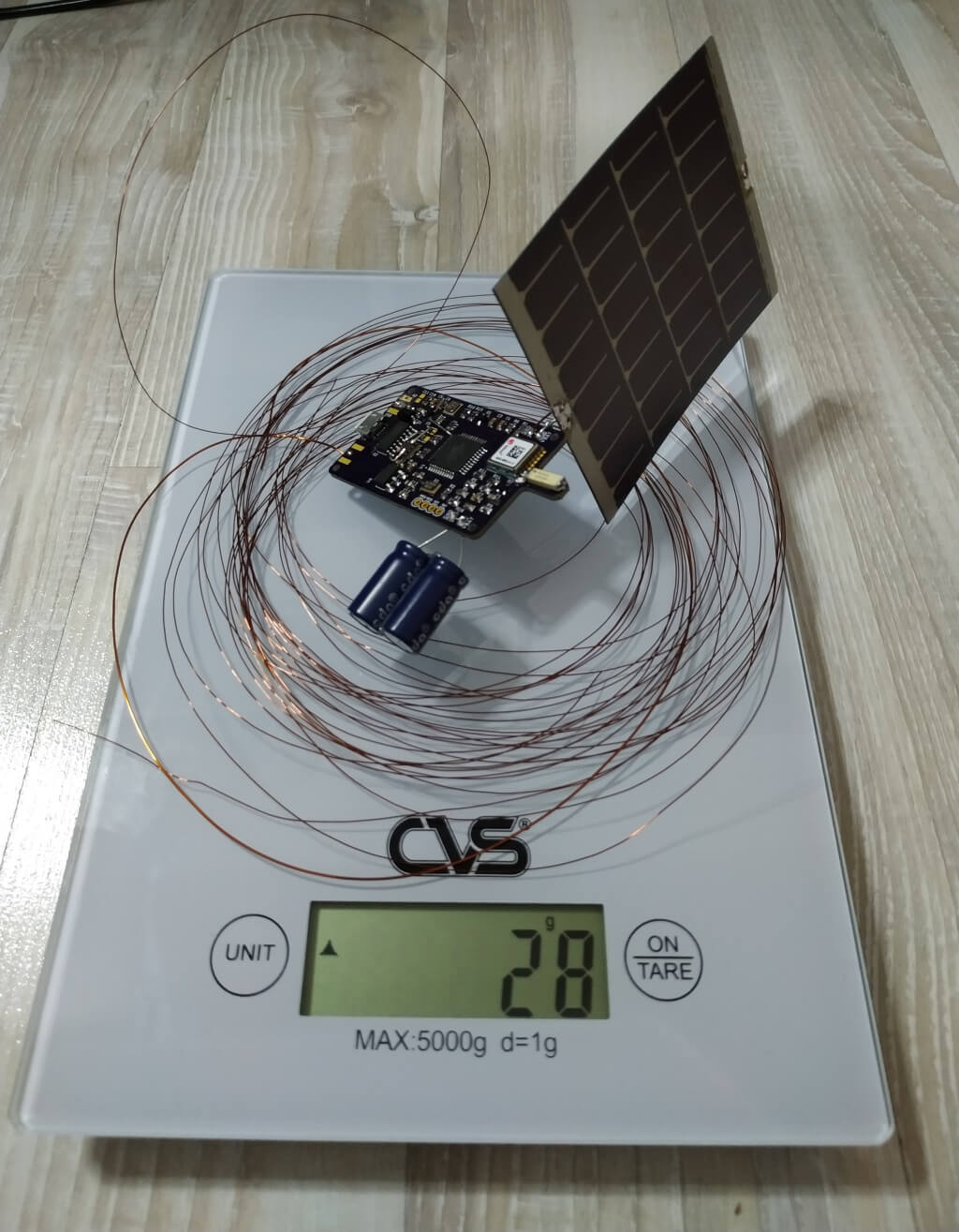

Modülün ağırlığı; antenler, solar penel ve iki adet 5F kondanstörle birlikte toplam 28 gram oldu.
Yayın Yapılacak Frekanslar
APRS:
Avrupa: 144.800 MHz‘den 0.5 – 1 Watt çıkış gücünde,
Amerika: 144.390 MHz‘den 0.5 – 1 Watt çıkış gücünde,
Çin: 144.640 MHz‘den 0.5 – 1 Watt çıkış gücünde,
Diğer bölgelerde ise 144.800 MHz‘den 0.5 – 1 Watt çıkış gücünde yayın yapacak. (Havada APRS kullanımın yasak olduğu ülkelerde yayın yapılmayacak)
WSPR:
20 metre bandı 14.097100 Mhz frekansı
Malzemeler:
- LightAPRS Modül
(Prototip)https://github.com/lightaprs/LightAPRS-W-1.0 - 10F Kapasitör (2 Adet)
- PowerFilm marka 4.8V 50mA solar panel
- Bobin Teli: APRS anteni için 0.5 mm x 50 cm, WSPR anteni için 0.25 mm X 1012 cm
- Şeffaf 36″ Parti Balonu (2 Adet)
- Helyum
- Misina
Canlı Takip için https://aprs.fi/#!call=a%2FTA9OHC-11 adesini kullanabilirsiniz.
Ayrıca WSPR takip için http://wsprnet.org/drupal/wsprnet/map adresinden Band:20m ,Call: TA9OHC ve Time period: 12 hours gibi uygun bir süre seçerek harita üzerinde takip edebilirsiniz.

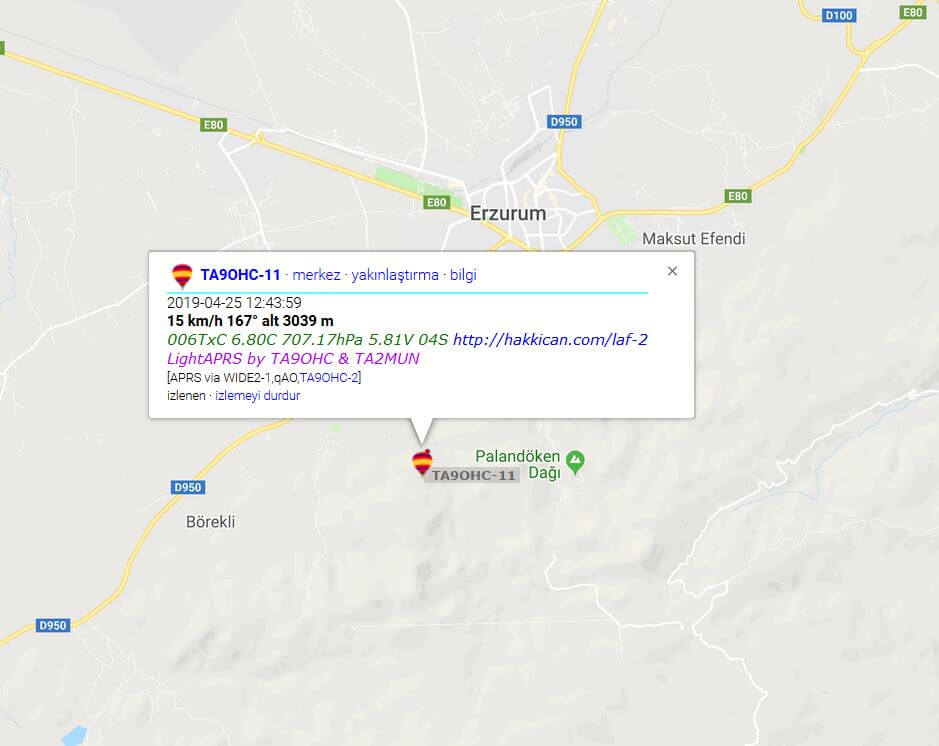

1. Gün (25.04.2019) : Bölgedeki tek aktif igate benimki olduğu için sadece onun üzerinden sinyalleri duymaya başladım. Kısa süre sonra igate de problem çıktığı için internete konum görme imkanımız olmadı. Balon yükselirken telsizden aprs sinyallerini duyabildim ama araya Palandöken dağı girdiği için uzun süre takip edemedim. Gittiği bölgede başka igate olmadığı için ilk gün fazla bilgi alamadım.
2. Gün (26.04.2019) : Modül bu sabah Türkiye saatiyle 07.38 de ilk wspr sinyalini gönderdiğinde LM54 konumundaydı. En son sinyali 13.18 de aldığmızda ise LM95 (İran) konumundaydı.
Listeye baktığımızda sinyal gönderiği en uzak mesafe 4889 KM ile İngiltere olmuş. 10 miliwattlık verici için harika bir sonuç.
3. Gün (27.04.2019) : Bugün bulunduğu konumda igate olmadığı için aprs sinyali almayı beklemiyorduk ama wspr sinyali de alamadık. Muhtemelen bulunduğu konumda yoğun bulut olduğu için tam sarj yapamadı.

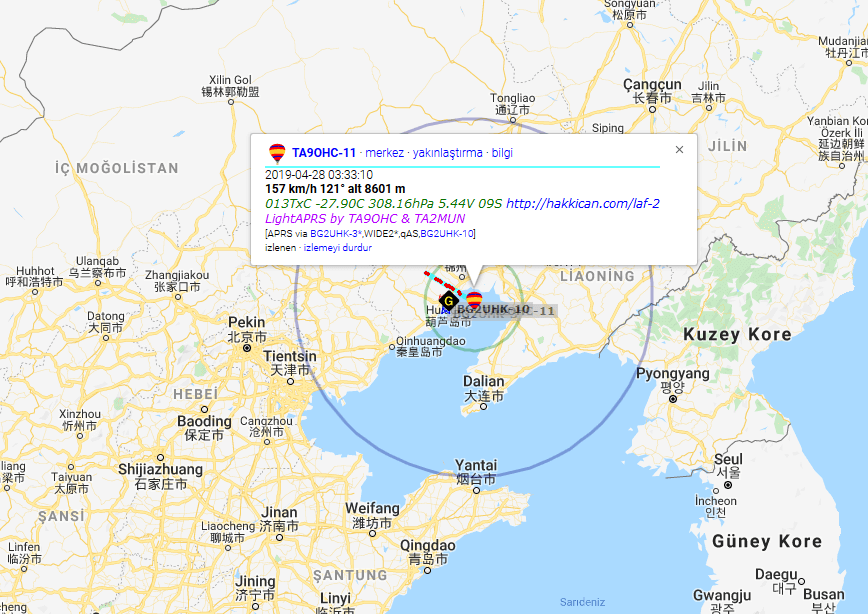

4. Gün (28.04.2019) : Türkiye saatiyle 02.37 de modül Çin üzerinde uyanmış. Yakınında igate olduğu için attılğı ilk statusu görebildik. O bölgede hava durumu çok kötü olduğu için enerji fazla yükselmemiş ve modül birkaç kez rastart etmiş. Yinede 03.36 ya kadar takip edebildik.

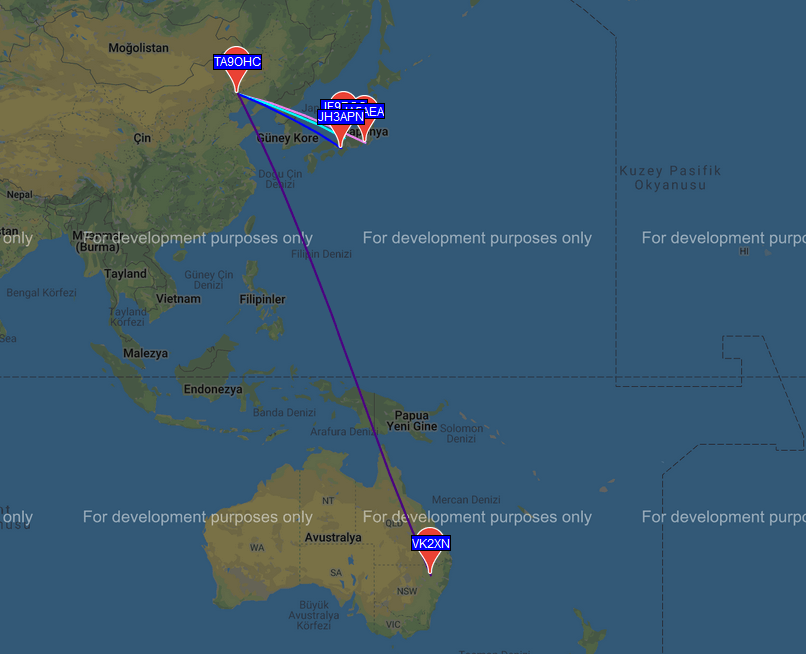

Ayrıca 02.28 ve 02.58 de iki kez wspr sinyali ulaştırabilmiş.
Bunlardan en uzun mesafe (Çin den Avusturalyaya) 8593 KM olmuş. 10 miliwatt için yine harika bir sonuç
5. Gün (29.04.2019) : Günün ilk saatlerinden itibaren modül, wspr atmaya başladı. Yaklaşık 7.30 saat sinyal alabildik. Bu süre boyunca QM87-RN74 konumları arasında ilerledi.

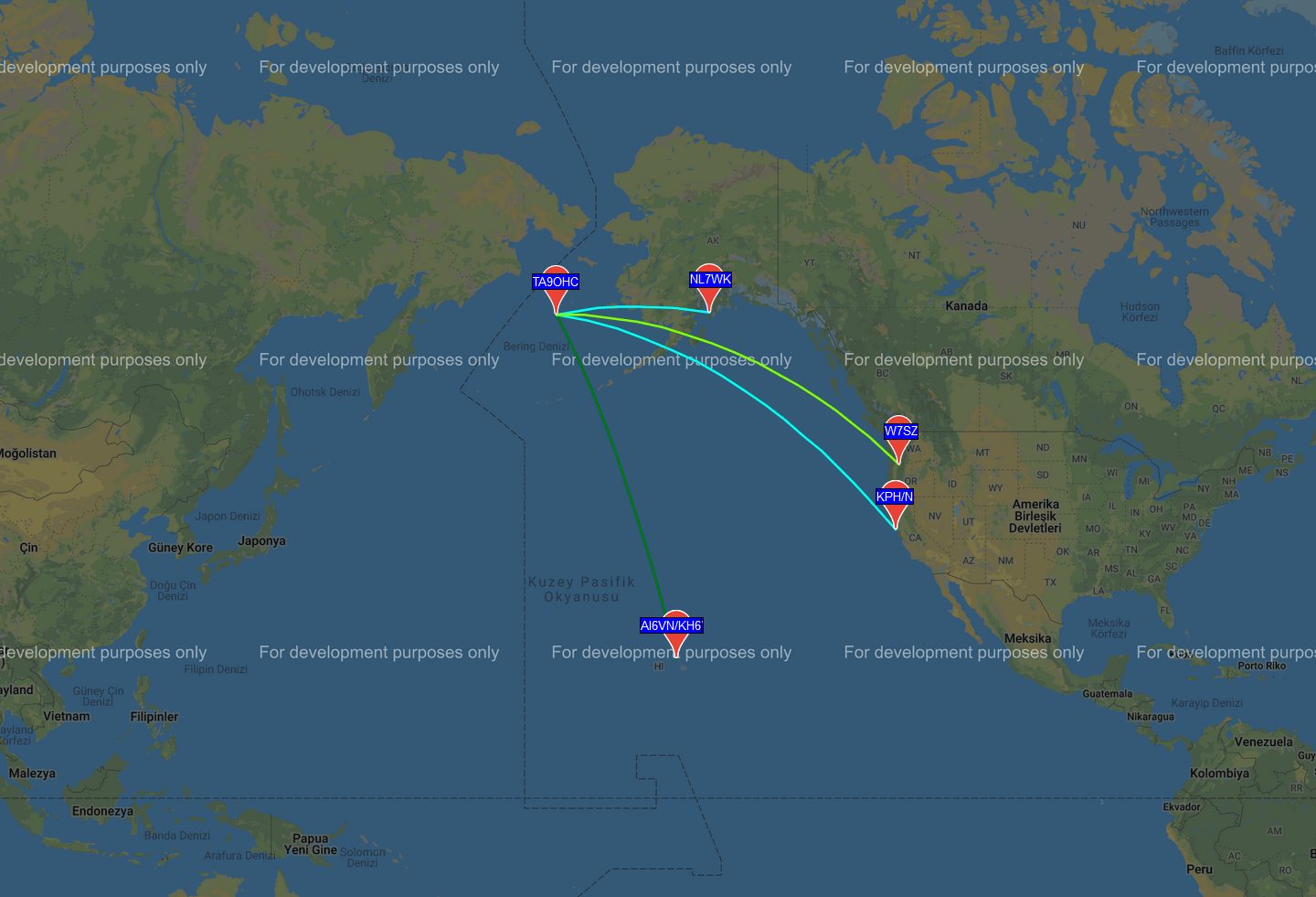

6. Gün (30.04.2019) : Dün gece 23.38 de ilk sinyal ulaştı. Bugün saat 01.58 de son sinyali aldık. AO37-AO29 konumları arasında ilerledi
Bu günden sonra modülden sinyal alamadık. En son yüksekliği 8600 metreydi. Muhtemelen bu yükseklik yüksek bulutları aşmasına yetmedi. Bu uçuşta ki amacım dünya turu değil sadece wspr modülünü test etmekti ve bu konuda gayet başarılı olduğunu gördük. Kısa sürede modülü biraz daha hafifletip son prototipi hazırlayacağım. Takipte kalın 😉
