Amatör telsizcilerin olmazsa olmaz cihazlarının başında Power/SWR metre gelir. Telsizin çıkış gücünü ve antenden geri dönen gücü(SWR) görmek, anteni en uygun swr değerine ayarlamak çok önemlidir. Bu sayede çıkış gücü maksimumda tutulurken cihazın da korunması sağlanır. SWR konusunda detaylı bilgi için Levent ŞAŞMAZEL‘ in SWR nedir? isimli videolarını izlemenizi tavsiye ediyorum.
Aslında analog SWR metrenin yapısı çok basit. Telsiz çıkışının bir bobin içerisinden geçirilerek, antene gidiş ve cihaza dönüş yönlerinde çok küçük elektrik akımı elde edilmesi ve bu akımın ölçülmesi esasına dayanıyor. Bu ölçüm için analog multimetreye ihtiyacımız olacak. Ayrıca bobin yerine koaksiyel kablo yada üzerinde uygun yollar oluşturulmuş pcb kullanılabilir. Ben kolaylığı ve elimde malzemenin hazır blunmasından dolayı pcb yöntemini seçtim.
Malzeme Listesi:
- 5,5 x 3 cm bakır plaket
- 100Ω direnç (4 adet)
- 1nf kondanstör (2 adet)
- 1N4148 diyot (2 adet)
- SMA dişi konnektör (2 adet)
- 10-50k Pot (Mümkünse linear olmalı)
- 2 konumlu switch
- Analog multimetre
Aşağıda basit şema görülüyor. (50 ohm empedans için R ile belirtilen direnç yerine iki adaet 100 ohm direnci paralel olarak bağladım)
Sma konnektör için düzenlediğim aşağıdaki resmi kullanarak uygun boyuttaki bakır plakete baskı yaptım. PCB boyutu normalde 5×3 cm verilmişti ama ben multimetrenin içine tam sığması için 5,5×3 cm olarak değiştirdim.
Baskıyı yapıp elemanları üzerine taktıktan sonra görünümü aşağıdaki gibi oldu.

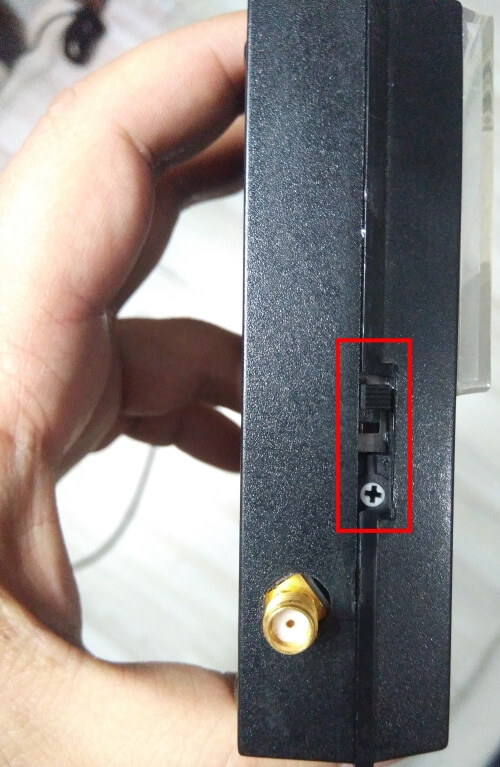

Multimetrenin yan tarafındaki açıklığa mod seçimi için kullandığım switch ve kalibrasyon potunu yerleştirdim.
Çıkışı kör yüke bağlayarak daha önce çıkış gücünü ölçtüğüm 1, 5 ve 20 watt cihazlarla kalibre ettim ama SWR kalibrasyonu için mutlaka ikinci bir cihaza ihtiyaç var. İkinci cihazla kalibrasyonu tamamladıktan sonra ibrenin altına doğru değerleri gösteren bir tasarım yapabilirsiniz. Bunun içnin yine internette birçok örnek var.
